OFDMは、図１にその原理を示すとおり、IFFT（逆フーリエ変換）で変調し、FFT（フーリエ変換）で復調します。
| （１） |
送信信号のビットストリームを複素平面にマッピングします。例えば、64QAMであれば、信号を6ビットづつに区切り、図のような複素平面に64点でマッピングします。この複素平面の横軸・縦軸は振幅の単位です。 |
| （２） |
複素平面の横軸を実数部、縦軸を虚数部としてIFFTをかけます。例えば、Mode
1であれば、最初の6ビットが直流、次の6ビットが1サイクル、その次の6ビットが2サイクル・・・・そして、最後の6ビットが1404サイクルの正弦波に変換されます。 |
| （３） |
この信号をD/Aしてから、所望の周波数にアップし、アンテナに送り出します。IFFTの出力は、実数部と虚数部がありますので、所望の周波数にアップするのに直交変調を用います。 |
|

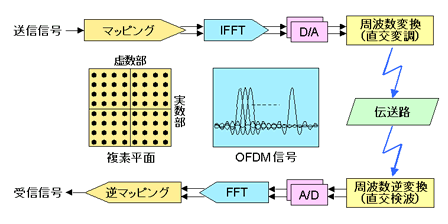

図１ OFDMの原理 |
復調は変調の逆の過程をたどります。送信側でD/Aされた信号が、受信機で正しくA/Dされれば、元のビットストリームに戻ることが容易に理解されます。しかし、伝送路には色々な雑音や妨害があり、必ずしも、正しくA/Dされるとは限りません。その妨害とは、
| １． |
雑音（大気中には色々な雑音が含まれます） |
| ２． |
マルチパス（電波の反射）やフェージング（電波の強弱） |
| ３． |
ドップラーシフト（移動受信で生ずる電波の周波数変動） |
| ４． |
混信（近くに同一チャンネルや隣接チャンネルの放送がある場合） |
などがあります。これらの妨害は、もともとデジタル信号ですので、ある程度は許容できます。地上デジタル放送の研究とは、これらの妨害に対して、高い耐性をもつような方式や対策の研究といえます。 |
【ミニ知識】
OFDMのキャリア数は、フーリエ変換の次数に等しく、次のとおりです。
| Mode 1： |
108×13＋1＝1405 |
（約4kHz間隔） |
| Mode 2： |
216×13＋1＝2809 |
（約2kHz間隔） |
| Mode 3： |
432×13＋1＝5617 |
（約1kHz間隔） |
ここで、「×13」とは13セグメントを使用した場合、「＋1」とはキャリヤ再生用信号です。 |
